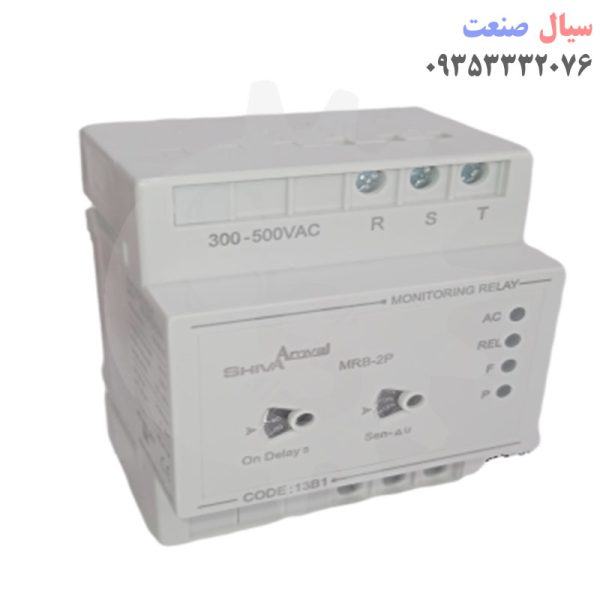

کنترل فاز شیوا امواج 13b1

با استفاده از کنترل فاز شیوا امواج می توان اختلالات شبکه برق را کنترل نمود.اختلالات ناشی از افزایش یا کاهش ولتاژ و عدم تقارن فازها با نشانگر F و جابجایی فازها با نشانگر P اعلام می گردد.

مشخصات فاز شیوا امواج

ولتاژ تغذیه/ورودی : ۳۰۰ – ۵۰۰ VAC / 3PH / 50 – 60 Hz

تأخیر زمان     وصل : ۲ – ۲۴۰ Sec

قطع : ۳ Sec

قطع برای کاهش ولتاژدر لحظه استارت : ۱۰ Sec

قطع برای

افزایش ولتاژ: ۴۴۰ V

کاهش ولتاژ: ۳۰۰ V

عدم تقارن : ۷ – ۲۵%

کارآیی در     دما :-۲۰     .. +۶۵

رطوبت : ۷۰%

خروجی : رله۵ A

ویژگی های کنترل فاز شیوا امواج

کنترل دقیق شبکه برق به دلیل عدم استفاده ازنول(برق دارشدن نول در بعضی مواقع)

حفاظت در برابر   افزایش وکاهش ولتاژ

عدم توالی(جابجایی)وعدم تقارن فازها

قطع هر کدام از فازها

۴عدد نشانگر برای اعلام

AC : برق شبکه

REL: وصل رله

F : افزایش وکاهش ولتاژ وعدم تقارن فازها

P: عدم توالی (جابجایی) فازها

پیچ های تنظیم برای تنظیم عدم تقارن وزمان وصل
